رادیاتور خودرو چیست و چگونه از داغ شدن موتور جلوگیری می کند؟

اگر از خود می پرسید رادیاتور خودرو دقیقاً چه کاری انجام می دهد، پاسخ کوتاه این است: رادیاتور مانع از بالا رفتن خطرناک دمای موتور می شود. اما نقش آن فقط «خنک کردن موتور» نیست؛ این قطعه یکی از اجزای اصلی سامانه مدیریت حرارت در خودروهای مجهز به موتور احتراق داخلی است و به حفظ عملکرد، دوام و بازده موتور کمک می کند.

هنگام احتراق سوخت در سیلندرها، مقدار بسیار زیادی گرما تولید می شود. تنها بخشی از این انرژی به حرکت خودرو تبدیل می شود و بخش قابل توجهی از آن باید به صورت کنترل شده از موتور خارج شود. اگر این گرما دفع نشود، موتور ممکن است ظرف چند دقیقه بیش ازحد داغ شود و آسیب های سنگینی مانند سوختن واشر سرسیلندر، تاب برداشتن سرسیلندر یا حتی آسیب به بلوک موتور رخ دهد.

رادیاتور در واقع یک مبدل حرارتی است. مایع خنک کننده داغ، گرما را از موتور دریافت می کند و به رادیاتور می رساند. سپس رادیاتور این گرما را به هوایی که از میان پره های آن عبور می کند منتقل می سازد. مایع خنک تر دوباره به موتور بازمی گردد تا این چرخه پیوسته ادامه پیدا کند.

چرا موتور خودرو به رادیاتور نیاز دارد؟

موتور خودرو در دمای مشخصی بهترین عملکرد را دارد. دمای بسیار پایین می تواند مصرف سوخت و آلایندگی را افزایش دهد و دمای بیش ازحد بالا نیز برای قطعات فلزی، لاستیکی و آب بندی های موتور مخرب است. بنابراین، هدف سیستم خنک کاری صرفاً سرد نگه داشتن موتور نیست؛ بلکه نگه داشتن دمای موتور در محدوده کاری مناسب است.

در خودروهای اولیه، موتورهای هواخنک رایج بودند. این موتورها مایع خنک کننده نداشتند و با جریان هوا و پره های فلزی گرمای خود را دفع می کردند. با افزایش توان موتور، ترافیک شهری، بار خودرو و نیاز به کنترل دقیق تر دما، سیستم های خنک کاری مایع به راهکار متداول خودروها تبدیل شدند.

در خودروهای امروزی، دمای موتور باید در شرایط گوناگون، از رانندگی در ترافیک سنگین تابستانی تهران تا حرکت در جاده های کوهستانی و هوای سرد، کنترل شود. رادیاتور و اجزای مرتبط با آن این وظیفه حساس را بر عهده دارند.

رادیاتور چگونه کار می کند؟

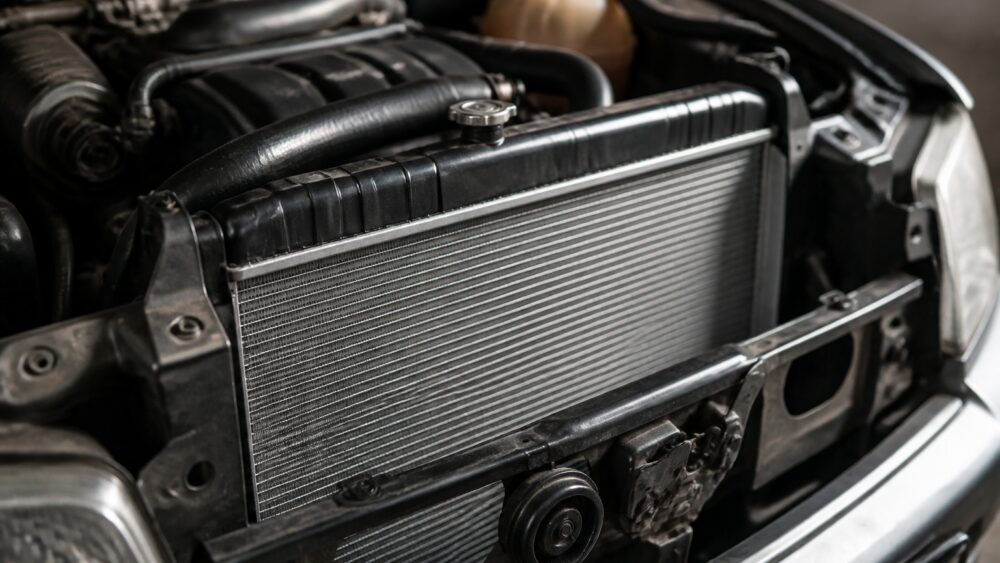

رادیاتور از مجموعه ای از لوله های باریک و پره های فلزی تشکیل شده است. مایع خنک کننده داغ از موتور وارد مخزن ورودی رادیاتور می شود، از مسیر لوله ها عبور می کند و در طول این مسیر گرمای خود را به بدنه و پره های رادیاتور انتقال می دهد.

پره ها سطح تماس بسیار بزرگی با هوا ایجاد می کنند. هرچه سطح تماس بیشتر باشد، انتقال حرارت مؤثرتر انجام می شود. هنگامی که خودرو در حال حرکت است، هوای بیرون از میان پره ها می گذرد. در زمان توقف یا حرکت با سرعت پایین نیز فن خنک کننده هوا را از میان رادیاتور عبور می دهد.

پس از کاهش دما، مایع خنک کننده از خروجی رادیاتور به سمت موتور بازمی گردد. این چرخه بارها و بارها در زمان روشن بودن موتور تکرار می شود.

نقش توربولاتور در لوله های رادیاتور

در بسیاری از رادیاتورها، داخل لوله های عبور مایع خنک کننده قطعات یا ساختارهایی با نام توربولاتور وجود دارد. وظیفه این اجزا ایجاد آشفتگی کنترل شده در جریان مایع است.

اگر مایع درون لوله کاملاً آرام و یکنواخت حرکت کند، بخش هایی از آن که به دیواره لوله نزدیک تر هستند بیشتر خنک می شوند؛ در حالی که بخش مرکزی مایع ممکن است گرمای بیشتری حفظ کند. توربولاتور باعث مخلوط شدن بهتر مایع می شود تا دما یکنواخت تر کاهش یابد و ظرفیت انتقال حرارت رادیاتور افزایش پیدا کند.

مبدل حرارتی چیست؟

مبدل حرارتی دستگاهی است که گرما را از یک سیال یا قطعه به محیط یا سیال دیگری انتقال می دهد. رادیاتور خودرو نمونه ای شناخته شده از مبدل حرارتی است: گرمای مایع خنک کننده را می گیرد و به هوا می دهد.

مبدل های حرارتی فقط در خودرو کاربرد ندارند. کولر گازی، پکیج، یخچال، تجهیزات صنعتی و حتی برخی رایانه ها نیز از اصول مشابهی برای انتقال گرما استفاده می کنند.

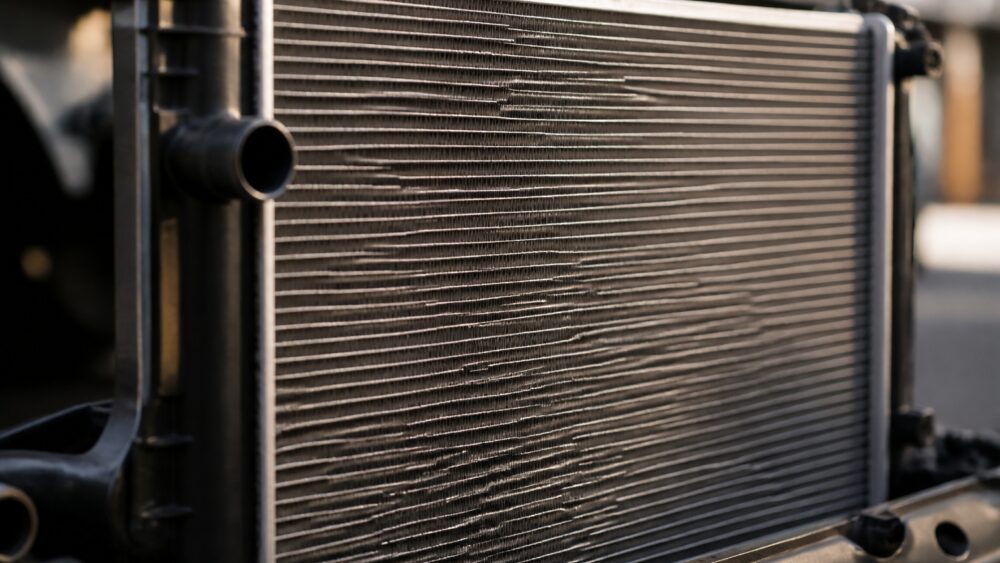

پره ها و لوله های رادیاتور گرمای مایع خنک کننده را به هوای عبوری منتقل می کنند.

تفاوت رادیاتور با هیت سینک

موتورهای هواخنک و بسیاری از قطعات الکترونیکی از پره های فلزی نازکی به نام هیت سینک استفاده می کنند. هیت سینک گرمای قطعه را به هوا منتقل می کند. سطح زیاد پره ها و جریان مناسب هوا، دو عامل مهم در کارایی آن هستند. در برخی کاربردها، فن نیز برای عبور دادن هوای خنک از روی پره ها به کار می رود.

رادیاتور خودرو نیز صدها پره دارد، اما تفاوت اصلی آن با یک هیت سینک ساده در این است که ابتدا گرما از موتور به مایع خنک کننده منتقل می شود و سپس رادیاتور گرمای آن مایع را به هوا می دهد. این روش برای موتورهای مدرن که گرمای زیادی تولید می کنند، بسیار مؤثرتر و قابل کنترل تر است.

اجزای اصلی سیستم خنک کاری خودرو

رادیاتور به تنهایی نمی تواند دمای موتور را کنترل کند. عملکرد صحیح سیستم خنک کاری به سلامت تمام اجزای آن وابسته است.

قطعه	وظیفه اصلی	نمونه نشانه خرابی
رادیاتور	دفع گرمای مایع خنک کننده به هوا	نشتی، گرفتگی، خم شدن پره ها یا کاهش سطح مایع
واترپمپ	گردش دادن مایع خنک کننده در موتور و رادیاتور	نشتی، صدای غیرعادی یا بالا رفتن دمای موتور
شلنگ ها و لوله ها	انتقال مایع بین اجزای سیستم	ترک، بادکردگی، پوسیدگی یا نشتی
فن رادیاتور	تأمین جریان هوا، به ویژه در توقف و سرعت پایین	داغ کردن خودرو در ترافیک
درپوش فشار	حفظ فشار طراحی شده و مدیریت انبساط مایع	کم شدن مکرر مایع، نشتی یا جوش آوردن
مخزن انبساط	نگهداری مایع اضافی ناشی از انبساط حرارتی	سطح غیرعادی مایع یا نشتی اطراف مخزن

واترپمپ؛ قلب گردش مایع خنک کننده

بعد از رادیاتور، واترپمپ یکی از مهم ترین قطعات سیستم خنک کاری موتور است. این پمپ معمولاً با تسمه یا سامانه تایم موتور به حرکت درمی آید و مایع خنک کننده را با فشار و سرعت مناسب در مسیرهای داخلی موتور، شلنگ ها و رادیاتور به گردش درمی آورد.

از آنجا که واترپمپ هم زمان با موتور کار می کند، به مرور در معرض استهلاک قرار می گیرد. فرسودگی یاتاقان، خرابی پروانه، نشتی از آب بند پمپ یا اشکال در تسمه می تواند گردش مایع را مختل کند. در چنین وضعیتی، حتی اگر رادیاتور سالم باشد، گرما به خوبی از موتور خارج نمی شود.

بازدید واترپمپ در سرویس های دوره ای اهمیت زیادی دارد. در بسیاری از خودروها، بررسی یا تعویض آن هنگام انجام تعمیرات مربوط به تسمه تایم اقدامی منطقی است؛ البته زمان بندی دقیق باید بر اساس توصیه سازنده خودرو و نظر تعمیرکار متخصص تعیین شود.

درپوش رادیاتور و کنترل فشار چه نقشی دارند؟

مایع خنک کننده هنگام گرم شدن منبسط می شود. از آنجا که سیستم خنک کاری تحت فشار کار می کند، کنترل فشار برای جلوگیری از آسیب به شلنگ ها، رادیاتور و سایر اتصالات ضروری است.

درپوش رادیاتور یا درپوش فشار، فقط یک درپوش ساده نیست؛ این قطعه مانند یک سوپاپ اطمینان عمل می کند و برای باز شدن در فشار مشخصی طراحی می شود. در بسیاری از خودروها این مقدار حدود ۱۵ psi یا تقریباً ۱ بار است، اما عدد دقیق در مدل های مختلف خودرو می تواند متفاوت باشد. به همین دلیل باید همواره از درپوشی با فشار استاندارد توصیه شده برای همان خودرو استفاده کرد.

وقتی فشار از حد طراحی شده بالاتر برود، سوپاپ درپوش باز می شود و مایع اضافی به مخزن انبساط منتقل می شود. پس از سرد شدن سیستم، مایع می تواند از مخزن به چرخه بازگردد. در خودروهای جدید، این فرایند معمولاً از طریق مخزن انبساط مجزا انجام می شود؛ در طراحی های دیگر نیز ممکن است مخازن مرتبط با مجموعه رادیاتور دیده شوند.

هرگز درپوش رادیاتور یا مخزن تحت فشار را زمانی که موتور داغ است باز نکنید. بخار و مایع داغ تحت فشار می توانند باعث سوختگی جدی شوند.

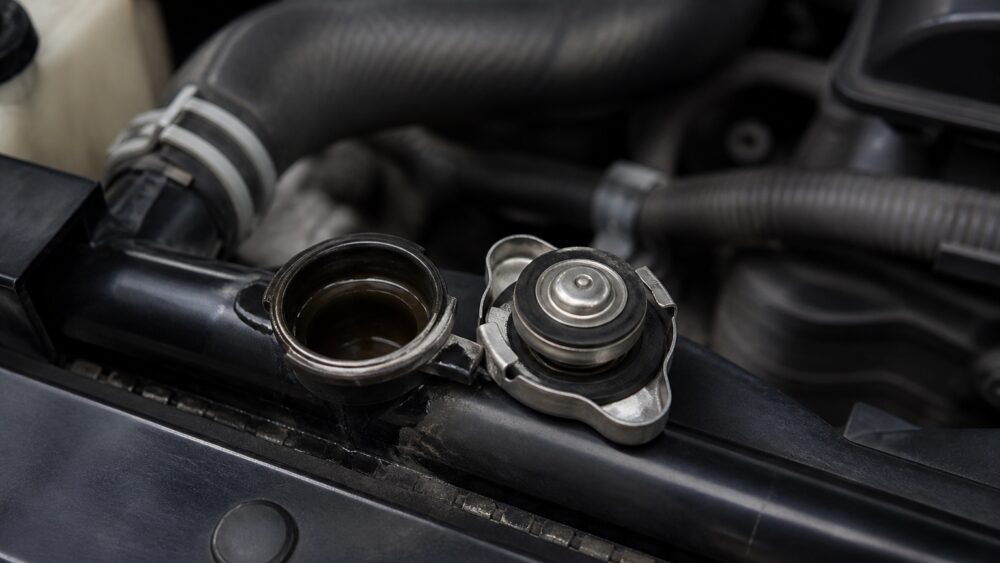

درپوش رادیاتور فشار مدار خنک کننده را تنظیم و مایع اضافی را به مخزن انبساط هدایت می کند.

آیا همه درپوش های رادیاتور یکسان هستند؟

خیر. ابعاد، نوع آب بندی و فشار کاری درپوش ها می تواند متفاوت باشد. استفاده از درپوش نامناسب ممکن است موجب نشتی، افت فشار، بالا رفتن دمای موتور یا فشار بیش ازحد به سیستم شود. اگر نیاز به تعویض دارید، شماره فنی یا مشخصات توصیه شده در دفترچه خودرو را مبنای انتخاب قرار دهید.

درپوش رادیاتور معمولاً قطعه ای کم هزینه است و در بسیاری از بازارها تعویض آن هزینه زیادی ندارد، اما قیمت آن در ایران به برند، نوع خودرو و شرایط بازار وابسته است. این قطعه غالباً تا مدت طولانی کار می کند، ولی باید به صورت دوره ای از نظر زنگ زدگی، خشک شدن واشر و عملکرد فنر بررسی شود.

سیستم خنک کاری مدرن خودرو چگونه کار می کند؟

سیستم خنک کاری مایع در خودروهای امروزی معمولاً شامل رادیاتور، مایع خنک کننده، واترپمپ، شلنگ ها، فن، ترموستات و مخزن انبساط است. مایع خنک کننده در کانال های اطراف بخش های داغ موتور گردش می کند، گرما را جذب می کند و برای دفع گرما به رادیاتور می رسد.

ترموستات نیز نقش مهمی در این چرخه دارد. این قطعه تا زمانی که موتور سرد است، مسیر اصلی رادیاتور را محدود می کند تا موتور سریع تر به دمای کاری برسد. پس از گرم شدن موتور، ترموستات باز می شود و اجازه می دهد مایع داغ به سمت رادیاتور جریان پیدا کند. خرابی ترموستات در حالت بسته می تواند داغ کردن سریع موتور را به دنبال داشته باشد و خرابی آن در حالت باز نیز ممکن است باعث دیر گرم شدن موتور و افزایش مصرف سوخت شود.

فن رادیاتور، مخصوصاً در رانندگی شهری، اهمیت بالایی دارد. وقتی خودرو با سرعت مناسب حرکت می کند، جریان هوای طبیعی می تواند به خنک کاری کمک کند؛ اما در ترافیک یا حالت درجا، فن باید هوای کافی را از میان پره های رادیاتور عبور دهد.

رادیاتور دوم و خنک کاری گیربکس اتوماتیک

بسیاری از خودروهای اتوماتیک برای کنترل دمای روغن گیربکس نیز به سامانه خنک کاری نیاز دارند. در برخی طراحی ها، یک مدار مبدل حرارتی جداگانه در مجموعه رادیاتور تعبیه می شود؛ به بیان ساده، ساختاری شبیه «رادیاتور درون رادیاتور» ایجاد می شود.

روغن داغ گیربکس وارد خنک کن گیربکس می شود و بخشی از گرمای خود را به مایع خنک کننده موتور منتقل می کند. سپس رادیاتور، گرمای مایع خنک کننده را به هوا می دهد. این فرایند به پایین نگه داشتن دمای روغن گیربکس و افزایش عمر آن کمک می کند.

در برخی خودروها نیز خنک کن روغن گیربکس به صورت مجزا و در بخش جلوی خودرو نصب شده است. نوع سامانه به طراحی سازنده بستگی دارد. هرگونه نشتی داخلی در رادیاتور مشترک یا اختلاط روغن و مایع خنک کننده باید فوراً توسط تعمیرکار بررسی شود.

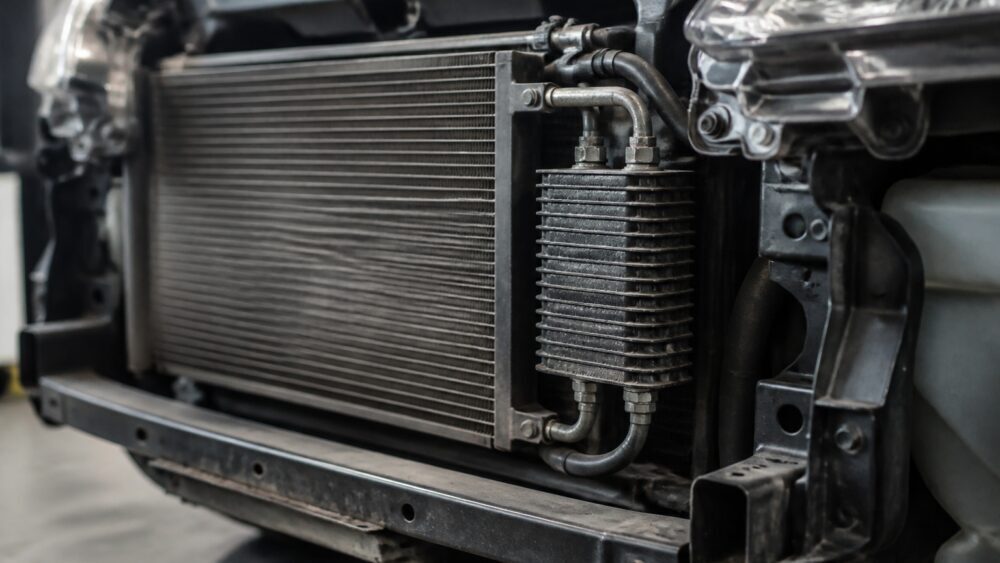

خنک کن روغن گیربکس به حفظ دمای مناسب و افزایش عمر گیربکس کمک می کند.

ارتباط رادیاتور با سیستم تهویه مطبوع

خودروها علاوه بر سیستم خنک کاری موتور، سامانه تهویه مطبوع نیز دارند. این سامانه از مبرد استفاده می کند و قطعه ای به نام کندانسور دارد که ظاهری شبیه رادیاتور دارد و معمولاً در جلوی آن نصب می شود. کندانسور گرمای مبرد را دفع می کند تا فضای کابین خنک شود.

اگرچه کندانسور و رادیاتور هر دو در انتقال حرارت نقش دارند، کارکرد و سیال داخل آن ها یکسان نیست. همچنین کثیف شدن بخش جلوی کندانسور و رادیاتور با گردوغبار، حشرات یا گل ولای می تواند جریان هوا را کاهش دهد و بر عملکرد هر دو سیستم اثر منفی بگذارد.

علائم خرابی رادیاتور یا سیستم خنک کاری

بالا رفتن ناگهانی آمپر آب تنها نشانه مشکل نیست. توجه زودهنگام به علائم زیر می تواند از تعمیرات پرهزینه جلوگیری کند:

• بالا رفتن آمپر دمای موتور یا روشن شدن چراغ هشدار دما
• کم شدن مداوم سطح مایع خنک کننده در مخزن انبساط
• مشاهده لکه های سبز، صورتی، نارنجی یا آبی زیر خودرو؛ رنگ مایع به نوع ضدیخ بستگی دارد
• بوی شیرین و غیرعادی مایع خنک کننده در اطراف خودرو یا داخل کابین
• خروج بخار از زیر کاپوت
• کار نکردن فن رادیاتور یا روشن ماندن غیرعادی آن
• گرم شدن خودرو در ترافیک، اما عادی بودن دما در جاده
• وجود رسوب، زنگ زدگی یا گل ولای در مایع خنک کننده
• نشتی، ترک یا بادکردگی شلنگ های سیستم خنک کاری

اگر خودرو داغ کرد چه باید کرد؟

در صورت مشاهده بالا رفتن غیرعادی دمای موتور، حفظ ایمنی مهم تر از ادامه مسیر است. با احتیاط در محلی امن توقف کنید، کولر را خاموش کنید و اگر امکان دارد بخاری کابین را روی گرم ترین حالت قرار دهید تا بخشی از گرما از موتور گرفته شود. سپس موتور را خاموش کنید و اجازه دهید کاملاً خنک شود.

به هیچ وجه روی موتور داغ آب سرد نریزید و درپوش رادیاتور یا مخزن تحت فشار را باز نکنید. پس از سرد شدن کامل، می توان سطح مایع خنک کننده را بررسی کرد؛ اما اگر نشتی، بخار، افت شدید سطح مایع یا تکرار داغ کردن وجود دارد، بهتر است خودرو با یدک کش به تعمیرگاه منتقل شود.

پس از داغ کردن موتور، پیش از بررسی مایع خنک کننده باید خودرو کاملاً خنک شود.

نکات کاربردی برای نگهداری از رادیاتور خودرو

1. سطح مایع خنک کننده را در حالت سرد بررسی کنید. سطح مایع باید بین علامت های حداقل و حداکثر مخزن انبساط باشد.
2. از آب معمولی به عنوان راه حل دائمی استفاده نکنید. ترکیب استاندارد ضدیخ و آب مناسب، علاوه بر جلوگیری از یخ زدگی، به کاهش خوردگی و بالا رفتن نقطه جوش کمک می کند. نسبت ترکیب باید مطابق دفترچه خودرو و شرایط آب وهوایی انتخاب شود.
3. ضدیخ های نامتجانس را بی دلیل مخلوط نکنید. رنگ ضدیخ معیار قطعی سازگاری شیمیایی نیست. مشخصات فنی محصول و توصیه سازنده خودرو اهمیت دارد.
4. پره های رادیاتور را با احتیاط تمیز کنید. خم شدن پره ها می تواند جریان هوا را کاهش دهد. شست وشوی پرفشار از فاصله بسیار نزدیک نیز ممکن است به پره ها آسیب بزند.
5. نشتی های کوچک را جدی بگیرید. یک بست شل، ترک ریز در شلنگ یا خرابی درپوش می تواند به افت سطح مایع و داغ کردن موتور منجر شود.
6. سرویس دوره ای را طبق برنامه سازنده انجام دهید. زمان تعویض مایع خنک کننده، شست وشوی سیستم و بازدید قطعات در مدل های مختلف خودرو متفاوت است.

نتیجه گیری

رادیاتور خودرو یک مبدل حرارتی حیاتی است که گرمای مایع خنک کننده را به هوا منتقل می کند و همراه با واترپمپ، فن، ترموستات، شلنگ ها و درپوش فشار، دمای موتور را در محدوده ایمن نگه می دارد. رسیدگی به نشتی های جزئی، کنترل سطح مایع، استفاده از ضدیخ مناسب و توجه فوری به بالا رفتن آمپر، راهی ساده اما مؤثر برای پیشگیری از خسارت های سنگین موتور است. اگر تجربه ای از داغ کردن خودرو یا علائم خرابی رادیاتور دارید، بررسی دقیق علت پیش از ادامه رانندگی می تواند تفاوت بزرگی در هزینه و ایمنی ایجاد کند.

سوالات متداول

1. رادیاتور خودرو چه وظیفه ای دارد؟

   رادیاتور گرمای اضافی مایع خنک کننده ای را که از موتور می آید به هوا منتقل می کند و مایع خنک تر را برای ادامه چرخه به موتور بازمی گرداند.

2. چرا خودرو در ترافیک داغ می کند اما در جاده دمایش عادی است؟

   این وضعیت اغلب می تواند به خرابی فن رادیاتور، رله یا سنسور فن، ضعف جریان هوا یا گرفتگی رادیاتور مربوط باشد. در جاده، جریان هوای ناشی از حرکت خودرو تا حدی کمبود عملکرد فن را جبران می کند.

3. آیا می توان درپوش رادیاتور را هنگام داغ بودن موتور باز کرد؟

   خیر. سیستم خنک کاری ممکن است تحت فشار باشد و باز کردن درپوش می تواند باعث پاشش مایع یا بخار داغ و سوختگی شدید شود. ابتدا باید اجازه دهید موتور کاملاً خنک شود.

4. فشار معمول درپوش رادیاتور چقدر است؟

   در بسیاری از خودروها فشار باز شدن درپوش حدود ۱۵ psi یا نزدیک به ۱ بار است، اما مقدار صحیح به مدل خودرو بستگی دارد و باید از مشخصات توصیه شده سازنده پیروی شود.

5. هر چند وقت یک بار باید درپوش رادیاتور تعویض شود؟

   درپوش رادیاتور معمولاً زمان تعویض ثابت ندارد و ممکن است سال ها کار کند، اما باید در سرویس های دوره ای از نظر سلامت واشر، فنر، زنگ زدگی و نشتی بررسی شود.
